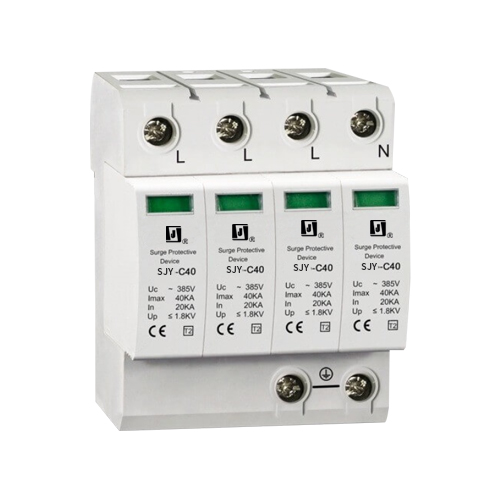

產品說明
產品特點
選用優質防雷元件；
可插拔式模塊化結構設計，外型美觀；
溫控脫扣裝置，使用壽命長，故障失效指示；
最大放電電流可達40kA，響應時間快；
標準導軌安裝，安裝簡單，維護方便。

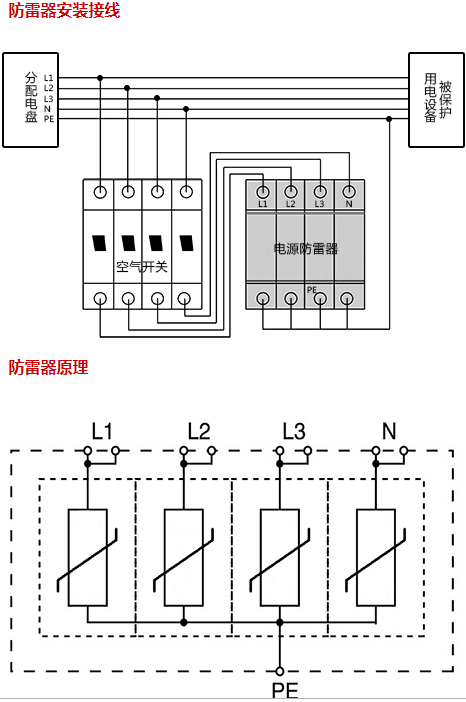

應用及安裝
技術參數
技術指標
SPD型號 SJY-40電源防雷器
額定電壓Un 220V/380V
最大持續工作電壓Uc AC440V
標稱放電電流In(8/20μs) 20kA
最大放電電流Imax(8/20μs) 40kA
保護水平Up 2.2kV
響應時間 25ns
前置熔斷器 32A
遙信接點 可選 一組常開觸點
測試標準 GB18802.1
漏電流 <20μA
接口
連接相線最小線徑 4 mm²
連接至大地最小線徑 6 mm²
接線方式 端子接線
脫離器動作指示 有
電源
適用電源 AC220V/380V
電源系統 TN-S/三相五線
機械特性
外殼材料 阻燃性塑料外殼
尺 寸(W×H×D) 72x91x63（mm）
重量 0.5kg
安裝方式 35mm標準導軌安裝
外形尺寸
